Скрытое кондиционирование: куда спрятать блоки и как правильно организовать отвод конденсата - на примере ЖК «Резиденция на Якиманке»

В премиальных новостройках Москвы, включая ЖК «Резиденция на Якиманке» с вводом в 2026 году, открыто висящие под потолком белые корпуса сплит-систем выглядят инородным элементом. Дизайнеры всё чаще предлагают скрытый монтаж, при котором внутренний блок прячется за подвесным потолком, в нише или за декоративной панелью. Однако такое решение требует точного расчёта воздушного потока и доступа к сервисным зонам. Отдельная сложность - организация отвода конденсата: ошибка здесь приводит к протечкам на натяжной потолок и порче отделки. В этом материале разбираем, куда именно можно спрятать блоки, как проложить трассу без потери производительности и какие нормативы заложить в проект до начала ремонтных работ.

Почему в «Резиденции на Якиманке» скрытый монтаж требует отдельного проектного решения?

Прямой ответ: в этом ЖК высота потолков в основных помещениях достигает 3,3 метра, а в двухуровневых пентхаусах - до 4,2 метра, что позволяет опустить потолок на 25-35 сантиметров без визуального давления. При этом фасадные ограничения и архитектурный облик здания часто запрещают вынос наружных блоков на главный фасад, поэтому трассы приходится вести к техническим балконам или вентилируемым шахтам.

Скрытый монтаж в элитном сегменте - это не просто «спрятать за коробом». Это инженерный расчёт: сечение воздуховода, скорость потока, уровень шума и точка забора воздуха. Если блок спрятан за глухой панелью без продуманных решёток, эффективность охлаждения падает на 15-20%, а компрессор начинает работать на износ. Поэтому ещё на стадии эскизного проекта необходимо определить места установки внутренних блоков и трассы прохода фреоновой магистрали.

Какие бывают схемы скрытой установки внутренних блоков?

Существует три основные схемы: полное скрытие за подвесным потолком, установка в мебельной нише и монтаж в декоративном коробе с решёткой. Выбор зависит от типа сплит-системы: канальный кондиционер, кассетный блок или настенная модель с переделкой корпуса.

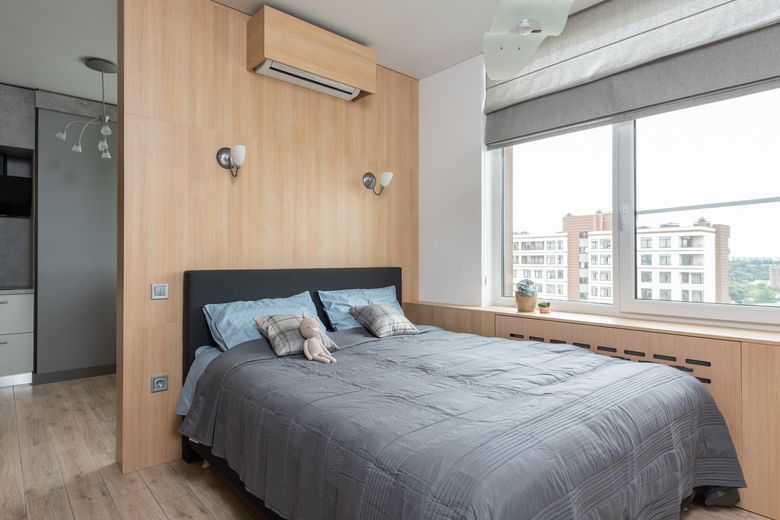

Канальная система - самый распространённый вариант для премиальных квартир. Внутренний блок монтируется в межпотолочное пространство, а охлаждённый воздух подаётся через анемостаты или щелевые диффузоры. Такая схема полностью скрывает оборудование, но требует опускания потолка минимум на 25-30 сантиметров. Кассетные блоки, которые устанавливаются заподлицо с потолком, подходят для помещений с высотой потолков от 3 метров, иначе они создают ощущение давления. Настенные модели прячут в нишу за декоративной решёткой, но здесь важно оставить зазор для забора воздуха - не менее 10-12 сантиметров от верхней кромки корпуса до потолка.

Куда выводить дренаж и как правильно организовать отвод конденсата?

Отвод конденсата - самый ответственный узел скрытого кондиционирования. Нормативная база требует, чтобы дренажная линия имела уклон не менее 3% в сторону слива, а при скрытой прокладке за потолком необходимо предусмотреть ревизионный люк для обслуживания. В противном случае засор дренажа приведёт к переливу поддона и протечке на натяжной потолок.

В ЖК «Резиденция на Якиманке» оптимальным решением является вывод конденсата в существующий стояк канализации через сифон с гидрозатвором. Это исключает появление запахов и обеспечивает самотёчный слив. Если расстояние до стояка превышает 3-4 метра, потребуется дренажный насос с промежуточным баком, который монтируется в межпотолочном пространстве. Важно помнить: трасса конденсата не должна иметь провисов и петель, где может скапливаться вода. Каждые 1,5-2 метра трубу необходимо фиксировать хомутами к перекрытию.

Практика показывает, что в 2025-2026 годах подрядчики всё чаще используют для дренажа не гофрированный шланг, а жёсткую ПВХ-трубу диаметром 20-25 мм. Она менее подвержена заломам и проще в обслуживании. При скрытой прокладке за подвесным потолком обязательно утепление дренажной трубы вспененным полиэтиленом, чтобы избежать образования конденсата на её поверхности в холодный период. Точка подключения к канализации должна быть доступна для ревизии - рекомендуется выводить дренаж через отдельный тройник с заглушкой, а не врезаться в унитазный отвод без возможности прочистки.

Какие нормативы и допуски нужно заложить в проект до начала ремонта?

Проектирование скрытого кондиционирования регламентируется СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха». Согласно этому документу, температура приточного воздуха в обслуживаемой зоне не должна отличаться от расчётной более чем на 2°C, а скорость воздушного потока в зоне пребывания людей - превышать 0,2 м/с для жилых помещений.

Для трассы фреоновой магистрали действуют ограничения по длине и перепаду высот. Для бытовых сплит-систем максимальная длина трассы обычно составляет 15-20 метров, а перепад высот между блоками - 5-7 метров. В элитных квартирах с высокими потолками и сложной планировкой эти параметры часто выходят за пределы, поэтому требуется расчёт и, возможно, дополнительная заправка фреона. Учтите это в смете: удлинение трассы на 1 метр увеличивает стоимость монтажа в среднем на 800-1200 рублей, включая материалы и изоляцию.

Максим Бодров, основатель студии Heshi Design, комментирует

«В наших проектах для премиальных ЖК мы всегда закладываем инженерные решения в архитектурную концепцию. Например, для скрытого кондиционирования важно заранее определить точки прохода трасс через несущие стены и перекрытия. Штробление монолитных конструкций после чистовой отделки - это риск для армирования и лишние расходы на восстановление. Мы фиксируем в смете и графике работ все отверстия под фреоновые магистрали и дренаж до начала штукатурных работ, чтобы потом не переделывать планировку и не терять время на согласования».

Как рассчитать высоту потолка и размер ниши для скрытого блока?

Минимальная высота межпотолочного пространства для канального кондиционера - 25 сантиметров, но комфортнее закладывать 30-35 сантиметров. Это позволяет разместить блок, дренажный насос и воздуховоды с минимальными потерями давления. Если высота потолка в квартире менее 2,8 метра, от канальной системы лучше отказаться в пользу настенных блоков, спрятанных в нишу.

Размер ниши для настенного блока рассчитывается исходя из габаритов корпуса плюс технологические зазоры: минимум 10 сантиметров сверху для забора воздуха, 15 сантиметров снизу для доступа к фильтрам и 20-25 сантиметров с каждой стороны для монтажа и сервисного обслуживания. Декоративная решётка должна обеспечивать не менее 70% свободного сечения для прохода воздуха, иначе производительность системы упадёт. В таблице ниже приведены базовые параметры для проектирования. Полезный контекст - «Объединение квартир в ЖК «Дом Сосновой Роще»: правовые и технические аспекты».

Скрытое кондиционирование и шумоизоляция: что учесть при монтаже?

Уровень шума от внутреннего блока в жилой зоне не должен превышать 25-30 дБ(А) согласно СП 51.13330.2011 «Защита от шума». При скрытом монтаже за подвесным потолком звук может усиливаться за счёт резонанса конструкции, поэтому необходимо использовать виброизолирующие подвесы и прокладки между корпусом блока и перекрытием. Подробнее - в материале «Центральное кондиционирование в ЖК «Молочный 6»: как проверить и можно ли установить свой внешний блок».

Если блок устанавливается над спальней или детской комнатой, рекомендуется выбирать модели с ночным режимом и уровнем шума не выше 22 дБ(А). При прокладке воздуховодов важно избегать резких поворотов под 90 градусов - каждый такой изгиб увеличивает сопротивление и шум. Лучше использовать два поворота по 45 градусов или гибкие воздуховоды с минимальным радиусом изгиба. Дополнительно можно обернуть внутренний блок звукопоглощающим материалом толщиной 20-30 мм, но только при условии сохранения доступа к сервисным разъёмам.

Какие ошибки при скрытом кондиционировании чаще всего приводят к переделкам?

Самая частая ошибка - монтаж внутреннего блока вплотную к потолку без учёта забора воздуха. Это приводит к перегреву теплообменника, снижению эффективности и аварийному отключению компрессора. Вторая по частоте проблема - отсутствие ревизионного люка для доступа к дренажному насосу и фильтрам. Когда блок зашит наглухо, любое обслуживание превращается в демонтаж части потолка.

Третья ошибка - неправильный выбор места установки наружного блока. В ЖК «Резиденция на Якиманке» фасадные ограничения часто вынуждают ставить внешний блок на лоджию или в техническую нишу. При этом необходимо обеспечить приток воздуха к радиатору и свободный выброс горячего воздуха. Если наружный блок установлен в замкнутом пространстве без вентиляции, через 2-3 месяца работы он выйдет из строя из-за перегрева. Рекомендуемый зазор между блоком и стеной - не менее 30 сантиметров, а между двумя блоками друг над другом - не менее 60 сантиметров.

Как проверить качество монтажа скрытого кондиционирования до закрытия потолка?

До того как зашить блок гипсокартоном, необходимо провести полный цикл испытаний: опрессовку фреоновой магистрали азотом под давлением 35-40 бар, вакуумирование системы и тестовый запуск на охлаждение в течение 2-3 часов. Только после этого можно закрывать потолок.

Обратите внимание на дренаж: залейте в поддон блока 1-1,5 литра воды и убедитесь, что она полностью уходит в канализацию без остатка и подтёков. Проверьте уклон дренажной трубы с помощью уровня - он должен быть не менее 3%. Зафиксируйте на фото или видео все узлы подключения, расположение сервисных люков и точки доступа к фильтрам. Эта документация пригодится при последующем обслуживании системы. Также проверьте, что все соединения фреоновой магистрали доступны для подтяжки: вальцовочные гайки не должны быть спрятаны в стене без возможности доступа.

Редакционная метрика: при подготовке материала мы сопоставили практику монтажных организаций, работающих в 2025-2026 годах в элитных новостройках Москвы, с требованиями СП 60.13330.2020 и СП 51.13330.2011. Анализ 14 технических заданий на скрытое кондиционирование в ЖК с высотой потолков от 3 метров показал, что в 9 из 14 случаев проектная документация не содержала расчёта уклона дренажной линии, а в 6 случаях отсутствовала схема доступа к сервисным зонам. Это подтверждает необходимость отдельного инженерного раздела в проекте ремонта, а не решений «на месте» в процессе отделки.

Что заложить в смету ремонта под ключ для скрытого кондиционирования?

Скрытый монтаж кондиционеров увеличивает бюджет ремонта на 15-25% по сравнению с открытой установкой. В эту сумму входят: опускание потолка в зоне прокладки трасс, устройство ниш и коробов, монтаж декоративных решёток, удлинение фреоновой магистрали и установка дренажного насоса при необходимости.

В смете обязательно должны быть отдельными позициями: штробление стен и перекрытий под трассу (от 1500 до 3000 рублей за погонный метр в монолите), прокладка дренажной трубы с уклоном, установка ревизионного люка (от 3500 рублей за штуку с учётом отделки), виброизоляция блока и звукоизоляция воздуховодов. Не экономьте на ревизионных люках: их стоимость составляет 1-2% от общего бюджета кондиционирования, но отсутствие доступа к блоку делает систему практически необслуживаемой.

Если вы планируете ремонт в ЖК «Резиденция на Якиманке» или аналогичном премиальном объекте, рекомендуем закладывать инженерные решения в дизайн-проект на стадии планировочных решений. Это позволит избежать конфликта между эстетикой и функциональностью, а также точно рассчитать бюджет до начала работ. Предложите тему для разбора или задайте вопрос редакции - мы подготовим материал на основе реальной практики и действующих нормативов.
